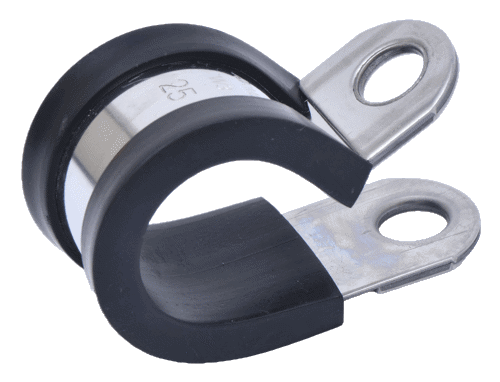

RSGU-Schelle DIN 3016-1
Halterungsschelle mit Laschen, mit oder ohne Elastomerprofil
RSGU-Schellen nach DIN 3016-1 dienen zur sicheren Befestigung von Rohren, Schläuchen und Kabeln. Das Elastomerprofil schützt vor Vibrationen, Reibung und Beschädigungen und wirkt geräuschdämmend.
Norm
DIN 3016-1
Schutz
gegen Vibration und Reibung
Werkstoffe
W1, W3, W4, W5
Bandbreiten
9 – 25 mm
Produktmerkmale
- Halterungsschelle mit Laschen nach DIN 3016-1
- Elastomerprofil gegen Vibration, Reibung und Beschädigung
- Verstärkte Bandenden am Befestigungsloch
- Verschiedene Werkstoffe: Stahl verzinkt sowie Edelstahl AISI 430, 304 und 316
- Elastomerprofile EPDM, Neopren, Nitril, Silikon oder Viton – oder ohne Profil
- Ausführungen A1 bis F1 mit und ohne Elastomerprofil
Verstärkte Bandenden am Befestigungsloch erhöhen die Stabilität am Befestigungspunkt. Je nach Anwendung sind unterschiedliche Bandbreiten, Werkstoffe und Elastomerprofile lieferbar.
Typische Anwendungsbereiche
Einsatzfelder, in denen dieses Produkt regelmäßig verwendet wird. Für weitere Anwendungen sprechen Sie uns an.
Technische Daten und Abmessungen
Alle Angaben gemäß Artikelliste. Fragen zu Abmessungen oder zur passenden Ausführung beantworten wir gerne persönlich.
Bandbreiten und Befestigungsdaten
| Bandbreite b | Spannbereich d | Befestigungsloch dn | Schraube |
|---|---|---|---|
| 9 mm | 5–40 mm | 4,3 mm | M4 |
| 12 mm | 5–80 mm | 5,3 mm | M5 |
| 15 mm | 5–100 mm | 6,4 mm | M6 |
| 20 mm | 10–130 mm | 8,4 mm | M8 |
| 25 mm | 15–150 mm | 10,5 mm | M10 |
Werkstofftypen
| Typ | Werkstoff | Werkstoff-Nr. |
|---|---|---|
| W1 | Stahl verzinkt | 1.0529 |
| W3 | Edelstahl AISI 430 | 1.4016 |
| W4 | Edelstahl AISI 304 | 1.4301 |
| W5 | Edelstahl AISI 316 | 1.4401 |
Elastomerprofile
| Elastomer | Farbe | Temperaturbereich | Besondere Eigenschaften |
|---|---|---|---|
| EPDM | schwarz | −40 bis +110 °C | sehr gute UV-Beständigkeit, elektrische Isolierung |
| Neopren | schwarz | −35 bis +100 °C | verschleißfest, hohe Elastizität, flammhemmend |
| Nitril | schwarz | −35 bis +100 °C | beständig gegen Öle, elastisch |
| Silikon | grau | −60 bis +170 °C | wärmebeständig, UV-beständig, nicht brennbar |
| Viton | braun | −50 bis +300 °C | sehr hohe Wärme- und Chemikalienbeständigkeit |
Häufige Fragen
Welches Elastomer ist das richtige?
EPDM für Außen und UV, Nitril bei Öl- und Kraftstoffkontakt, Silikon und Viton bei hohen Temperaturen. Wir beraten Sie zur Auswahl.
Was bedeutet RSGU?
Rohrschelle mit Gummiprofil und U-förmigem Band – die gängige Bezeichnung für Halterungsschellen nach DIN 3016-1 mit Elastomerprofil.
Wie wird der Durchmesser gewählt?
Die Schellen werden je Bandbreite in einzelnen Durchmessern geliefert. Nennen Sie uns Außendurchmesser und Bandbreite.
Sie suchen die passende Ausführung?
Nennen Sie uns Artikelnummer oder Rohrdurchmesser, Einsatzbereich und Stückzahl – wir melden uns mit einem Angebot.
