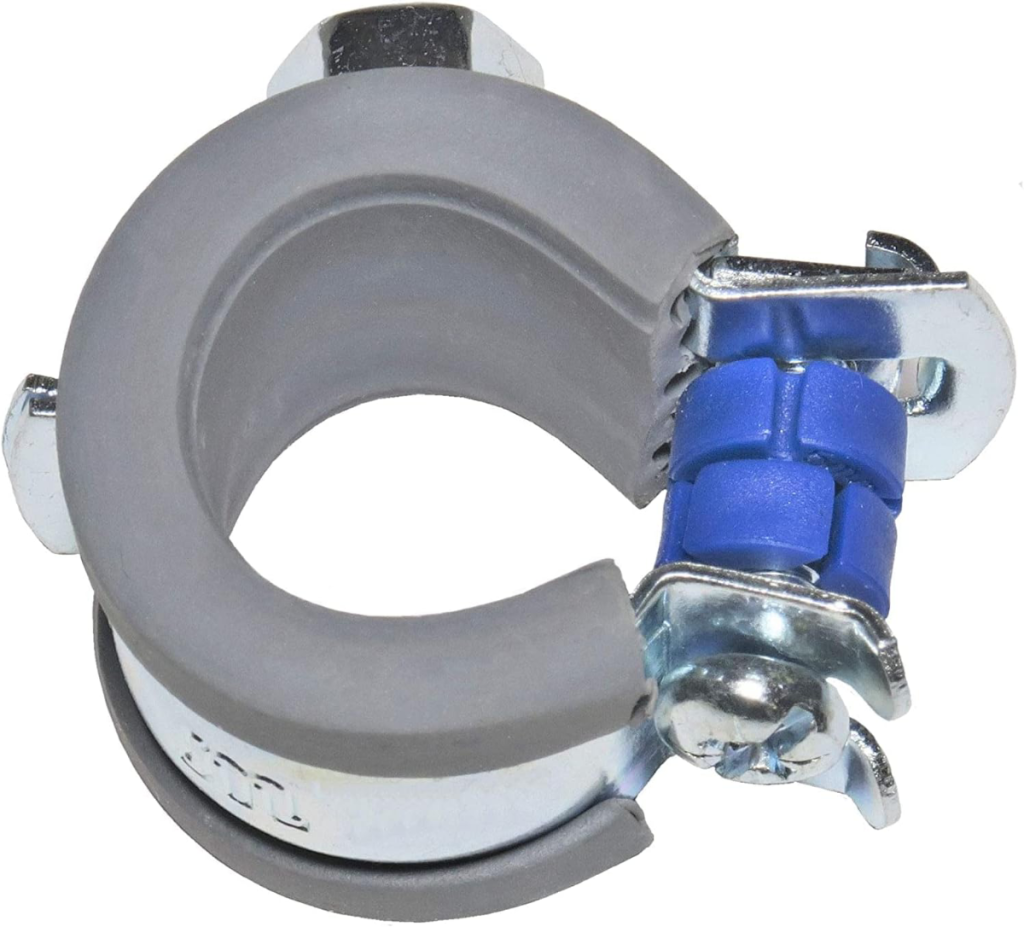

Gleitrohrschelle 316 G
für Gleit- und Festpunktbefestigungen
Die Gleitrohrschelle 316 G eignet sich für Rohrbefestigungen, bei denen temperaturbedingte Längenänderungen der Rohrleitung berücksichtigt werden müssen. Bei der Gleitbefestigung kann sich das Rohr in Längsrichtung kontrolliert bewegen.
Einsatz
Gleit- und Festpunkt
Funktion
führt Längenänderungen
Ausführung
verzinkt, mit Einlage
Anschlussgewinde
M8
Produktmerkmale
- Für Gleitbefestigungen und Festpunkte einsetzbar
- Kontrollierte Aufnahme temperaturbedingter Rohrbewegungen
- Gezielte Fixierung der Rohrleitung bei Festpunktmontage
- Einlage für eine materialschonende Rohrführung
- Kompakte Größen für Rohrdurchmesser 16, 20, 25 und 32 mm
Je nach Montage kann die Schelle auch als Festpunkt eingesetzt werden, um die Rohrleitung an einer definierten Stelle zu fixieren.
Typische Anwendungsbereiche
Einsatzfelder, in denen dieses Produkt regelmäßig verwendet wird. Für weitere Anwendungen sprechen Sie uns an.
Technische Daten und Abmessungen
Alle Angaben gemäß Artikelliste. Fragen zu Abmessungen oder zur passenden Ausführung beantworten wir gerne persönlich.
Abmessungen und Verpackungseinheiten
VPE = Verpackungseinheit in Stück| Art.-Nr. | Größe | Anschlussgewinde | VPE |
|---|---|---|---|
| 316080016 | 16 mm | M8 | 100 |
| 316080020 | 20 mm | M8 | 100 |
| 316080025 | 25 mm | M8 | 100 |
| 316080032 | 32 mm | M8 | 50 |
Häufige Fragen
Was ist der Unterschied zwischen Gleit- und Festpunkt?
Am Gleitpunkt kann sich das Rohr in Längsrichtung bewegen, am Festpunkt wird es fixiert. Die 316 G lässt sich je nach Montage für beides einsetzen.
Warum sind Gleitpunkte wichtig?
Warme Leitungen dehnen sich aus. Gleitpunkte nehmen diese Bewegung auf und verhindern Spannungen und Geräusche.
Welche Größen gibt es?
16, 20, 25 und 32 mm, jeweils mit Anschlussgewinde M8.
Sie suchen die passende Ausführung?
Nennen Sie uns Artikelnummer oder Rohrdurchmesser, Einsatzbereich und Stückzahl – wir melden uns mit einem Angebot.
