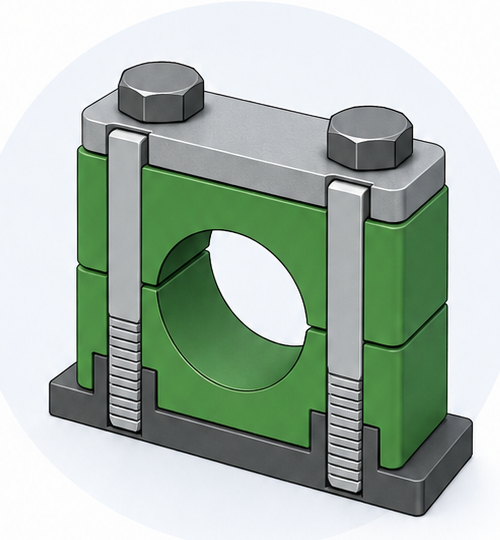

Rohr-, Schlauch- und Kabelschellen DIN 3015
Standard-, Schwere und Doppel-Baureihe
Schellen nach DIN 3015 sorgen für eine übersichtliche, saubere und sichere Befestigung von Rohren, Schläuchen und Kabeln. Sie eignen sich für zahlreiche Anwendungen in Industrie, Mobil- und Schiffstechnik sowie im Anlagen- und Maschinenbau.
Norm
DIN 3015-1 / -2 / -3
Durchmesser
6 – 406 mm
Gewinde
M6 – M30
Montage
Anschweißplatte, Tragschiene, Aufbau
Produktmerkmale
- Standard-Baureihe DIN 3015-1: 6–102 mm, Baugrößen 00–08, Gewinde M6, Körperbreite 30 mm
- Schwere Baureihe DIN 3015-2: 6–406 mm, Baugrößen 30–120, Gewinde M10–M30, Körperbreite 30–182 mm
- Doppel-Baureihe DIN 3015-3: 6–42 mm, Baugrößen 11–55, Gewinde M6/M8, zwei Leitungen in einer Schelle
- Montage mit Anschweißplatte, auf Tragschiene oder als Aufbau-Montage übereinander
- Verschiedene Werkstoffe und Zusammenstellungen je nach Einsatzbereich
Erhältlich in drei Baureihen: Standard (DIN 3015-1), Schwer (DIN 3015-2) und Doppel (DIN 3015-3) – jeweils in verschiedenen Werkstoffen. Auch individuelle Zusammenstellungen und passendes Zubehör sind je nach Anwendung möglich.
Typische Anwendungsbereiche
Einsatzfelder, in denen dieses Produkt regelmäßig verwendet wird. Für weitere Anwendungen sprechen Sie uns an.
Technische Daten und Abmessungen
Alle Angaben gemäß Artikelliste. Fragen zu Abmessungen oder zur passenden Ausführung beantworten wir gerne persönlich.
Die Baureihen im Überblick
Baugröße 00 der Standard-Baureihe hat nur eine Befestigungsschraube.| Baureihe | Durchmesser | Baugrößen | Gewinde | Schellenkörperbreite |
|---|---|---|---|---|
| Standard DIN 3015-1 | 6 – 102 mm | 00 – 08 | M6 | 30 mm |
| Schwer DIN 3015-2 | 6 – 406 mm | 30 – 120 | M10 – M30 | 30 – 182 mm |
| Doppel DIN 3015-3 | 6 – 42 mm | 11 – 55 | M6, später M8 | 30 mm |
Häufige Fragen
Welche Baureihe passt zu meiner Anwendung?
Standard für gängige Rohr- und Schlauchdurchmesser, Schwer für große Durchmesser und hohe Belastungen, Doppel für zwei parallel geführte Leitungen.
Wie werden die Schellen montiert?
Untere Schellenhälfte auf Anschweißplatte oder Tragschiene setzen, Leitung einlegen, obere Hälfte mit Deckplatte verschrauben. Mehrere Schellen gleicher Baugröße lassen sich übereinander montieren.
Welche Werkstoffe sind verfügbar?
Schellenkörper aus Polypropylen, Polyamid oder Aluminium, Metallteile verzinkt oder Edelstahl – je nach Anforderung.
